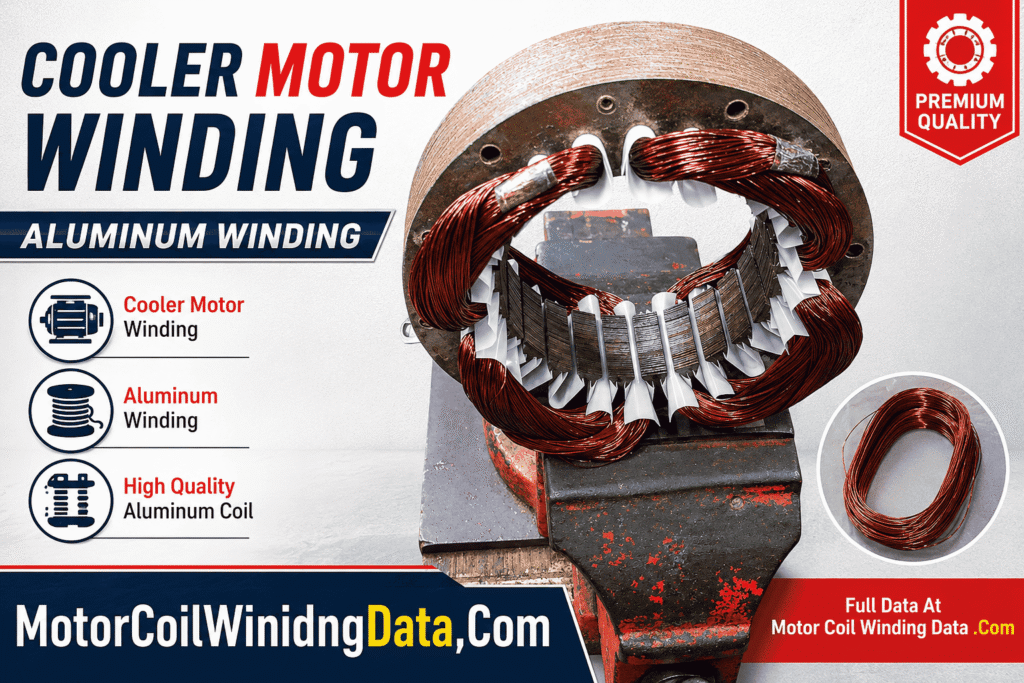

Cooler Motor Aluminium Winding Data:-Cooler motors are essential components in many households and industries, ensuring optimal airflow and temperature control. One crucial aspect of their design is the winding data,
particularly when aluminum cooler winding is utilized. In this article, we delve into the intricacies of aluminum winding data for cooler motors, exploring its significance and key considerations.
Topics Cover In This Post
Cooler Motor Aluminium Winding Data
24 slot Cooler Motor Rewinding With Aluminium Wire | Cooler Motor Re Winding Connection | 24 Slot Cooler Motor Winding | 24 Slots cooler motor winding data pdf, Cooler Motor Copper Winding.
1inch Cooler Motor Stator Stamping Detail
- Core length 1 inch
- Inner diameter 3 inch
- Outer diameter 5 inch
- Slot. 24
- watts 370
- Rpm 1440
- Capacitor = 4 -6 MFD
- 4 pole motor winding.
- Capacitor 4 mfd in 220 volts to 240 volts.
- 5 mfd in the down voltage area.
- VOLTS =220-240 Volts
- RPM = 1440
- Single Phase Supply
- Winding Wire = Copper Wire
- Running pitch 1-4 and 1-6
- Running Turns 160 320
- Coil. 1-4 (1 baar gumana)
- Coil. 1-6( 2 baar gumana hai)
- Running Winding Wire Number = 29 (Aluminum Wire)
- रनिंग पिच 1-4 और 1-6
- रनिंग टर्न 160 320
- कॉइल. 1-4 (1 बार मापना)
- कॉइल. 1-6 (2 बार मापना है)
- रनिंग वाइंडिंग वायर नंबर = 29 (एल्यूमीनियम वायर)
- Cooler Motor Starting Winding Data See Here:-
- Starting Pitch 1-4 and 1-6
- StartingTurns 160 320
- Coil. 1-4 (1 baar gumana)
- Coil. 1-6( 2 baar gumana hai)
- Starting Winding Wire Number = 32 (Aluminum Wire)
- कूलर मोटर स्टार्टिंग वाइंडिंग डेटा यहाँ देखें:-
- स्टार्टिंग पिच 1-4 और 1-6
- स्टार्टिंग टर्न 160 320
- कॉइल. 1-4 (1 बार मापना)
- कॉइल. 1-6 (2 बार मापना है)
- स्टार्टिंग वाइंडिंग वायर नंबर = 32 (एल्यूमीनियम वायर)
Cooler Motor Aluminium Winding Primary Winding Data
| Coil Pitch | Coil Turn | Coil Layer | Wire Number | Coil Size | Slot |
|---|---|---|---|---|---|
| 1- 4 | 160 | 1 Round | 29 Number Aluminumr Wire | 25 INCH | 24 Slot |
| 1-6 | 320 | 2 Round | 29 Number AluminumWire | 25 Inch | 24 Slot |
Aluminium Cooler Motor Primary Winding Data
| Coil Pitch | Coil Turn | Coil Layer | Wire Number | Coil Size | Slots |
|---|---|---|---|---|---|
| 1-4 | 160 | 1 Round | 32 Number AluminumWire | 25 INCH | 24 Slot |
| 1-6 | 320 | 2 Round | 32 Number Aluminium | 25 INCH | 24 Slot |
Aluminum wire cooler motor winding video
24-Slot Cooler Motor Copper Winding Data
All Types Motor Winding Tools Check Out Here:-
Check Out the Latest Cooler Motor Price.
- Cooler moter
- Replacement product only No Return
- Air cooler moter warranty 6 manths
- Very high-speed 1400 rpm
- This moter is copper moter
- This moter with out ring cooler moter
- Copper winding suitable for small counter coolers only
- Package Contents: 1 Cooler Fan Mini Motor with capister and without blade
- Suitable for Hitachi & more
- permanently lubricated
- Made in India
- Rotation clock wise
- class b insulation
- Urja Enterprise Cooler Motor
- Motor RPM 1365
- Cooler Motor
- Eco-friendly cooler motor
- Specifically Fitted with 4 Core Setup
FAQ:-
What are the basics of motor winding?
The basic principle of motor winding involves wrapping insulated wire around a core to create coils.
When current passes through them, these coils generate electromagnetic fields, which interact with the magnetic field to produce motion in the motor.
The arrangement and configuration of the winding determine the motor’s performance characteristics such as torque, speed, and efficiency.
Which material is used for motor winding?
Copper and aluminum are the primary materials used for motor winding. Copper is widely preferred for its excellent electrical conductivity and heat resistance, making it suitable for high-performance applications.
Aluminum is also utilized due to its cost-effectiveness and lighter weight, although it has slightly lower conductivity compared to copper.
मोटर वाइंडिंग की गणना कैसे की जाती है?
मोटर वाइंडिंग गणना में मोटर के कॉइल के लिए इष्टतम पैरामीटर निर्धारित करने के लिए कई चरण शामिल होते हैं। यहां एक संक्षिप्त अवलोकन दिया गया है:
मोटर विशिष्टताएँ निर्धारित करें: मोटर की विशिष्टताओं जैसे वोल्टेज, करंट, गति, टॉर्क आवश्यकताओं और परिचालन स्थितियों की पहचान करके प्रारंभ करें।
तार का चयन: मोटर की विशिष्टताओं और प्रदर्शन आवश्यकताओं के आधार पर उपयुक्त तार गेज और सामग्री (आमतौर पर तांबा या एल्यूमीनियम) चुनें।
प्रति कुंडल घुमावों की गणना करें: वांछित चुंबकीय क्षेत्र की ताकत, कुंडल आयाम और तार गेज जैसे कारकों के आधार पर सूत्रों या तालिकाओं का उपयोग करके प्रति कुंडल घुमावों की संख्या की गणना करें।
वाइंडिंग कॉन्फ़िगरेशन पर विचार करें: मोटर प्रकार और अनुप्रयोग आवश्यकताओं के आधार पर वाइंडिंग कॉन्फ़िगरेशन (जैसे, लैप वाइंडिंग, वेव वाइंडिंग) पर निर्णय लें।
कुल घुमावों की गणना करें: कुंडल व्यवस्था, ध्रुवों की संख्या और घुमावदार प्रकार जैसे कारकों पर विचार करके मोटर के लिए आवश्यक घुमावों की कुल संख्या निर्धारित करें।
कॉइल स्पैन और पिच की गणना करें: मोटर प्रदर्शन और दक्षता को अनुकूलित करने के लिए कॉइल स्पैन और पिच का निर्धारण करें। कॉइल स्पैन कॉइल पक्षों के बीच की दूरी को संदर्भित करता है, जबकि पिच लगातार कॉइल्स के बीच की दूरी को संदर्भित करता है।
विद्युत मापदंडों की जाँच करें: सुनिश्चित करें कि गणना किए गए वाइंडिंग पैरामीटर वोल्टेज, करंट और इन्सुलेशन स्तर जैसी विद्युत आवश्यकताओं को पूरा करते हैं।
दक्षता और प्रदर्शन के लिए अनुकूलन: गर्मी लंपटता और यांत्रिक तनाव जैसे कारकों पर विचार करते हुए मोटर दक्षता, टोक़ और गति को अनुकूलित करने के लिए घुमावदार मापदंडों को ठीक करें।
डिज़ाइन सत्यापित करें: यह सुनिश्चित करने के लिए कि यह प्रदर्शन और विश्वसनीयता मानकों को पूरा करता है, सिमुलेशन, प्रोटोटाइप या गणना के माध्यम से वाइंडिंग डिज़ाइन को सत्यापित करें।
What is winding in the 3-phase motor?
In a three-phase motor, winding refers to the arrangement of conductive coils in both the stator and rotor. When energized by the three-phase electrical supply, these coils generate magnetic fields, creating the force necessary for the motor to rotate.
