36 Slot Exhaust Fan Winding Data |18 inches 36 Slot Motor Winding Data

In This article i will show you Exhaust fan winding data,18 inches 36 slot motor winding data by electrical Trendz, यहाँ पर हमने बताया है के Exhaust fan की मोटर को कैसे रिवाइंड करे।
यह एक  Exhaust fan की मोटर है। और यह डाटा टेस्ट किया हुआ है.
यहाँ पर हमने दिखाया है के एक  Exhaust fan की मोटर को कैसे रिवाइंड करे।  कितनी उसकी पिच रहेगी कौन सा उसमे तार नंबर रहेगा,कितने उसके स्लॉट्स होंगे और कितनी उसकी तुरंस रहेगी। आप इसके बारे में पूरी तरह जान सकते है और साथ में दिए गए लिंक पर जाकर इसकी वीडियो को बे देख सकते है। और साथ में ईमेल सब्सक्राइब करना न भूले। और यूट्यूब पर हमारे ELECTRICALS TRENDZ  चैनल को भी जरूर सब्सक्राइब करे

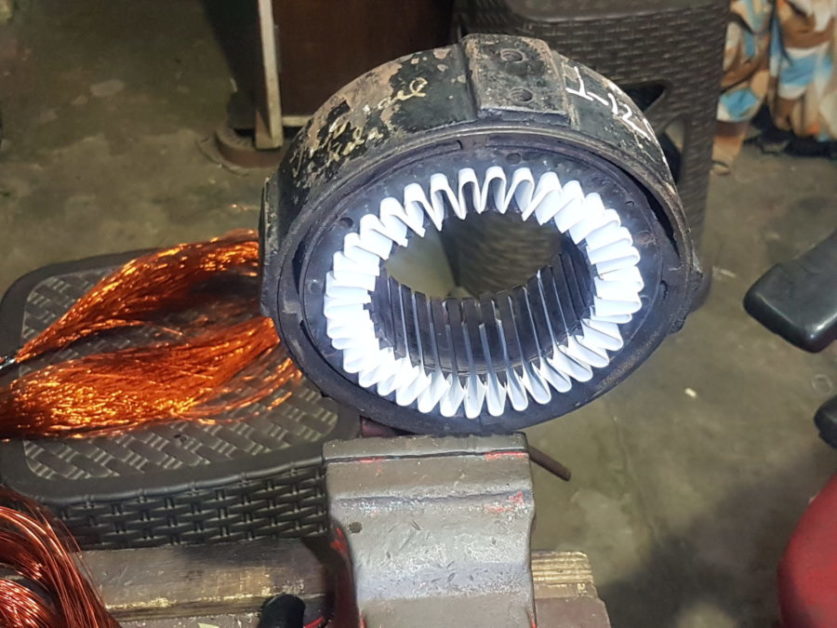

36 Slot Exhaust Fan Winding Data.

How much will be its pitch, which will be the number of the wire, how many slots it will be, And how much will he be able to do? You can know about it completely and go to the link provided by visiting the video. And do not forget to subscribe to email together. And also subscribe to our channel on YouTube.

18 inches 36 Slot Motor Winding Data

Running Winding Data

• Slot=24
• Rpm = 1440
• Volts = 220v
• Pole = 4Pole
• Capacitor   = 8 Mfd
• Core Length = 1.5 Inch
• Running pitch                         =  1-5  &   1-7    &   1-9
• Running Winding Coil Turn   =   110      110         110
• Running Winding Wire No       =26 No.
• Motor Winding Wire Type = Copper Wire

Starting Winding Data

• Starting Coil pitch     =  1-6  &   1-8     &  1-10
• Starting Turn              =  110       110      110
• Starting Wire No    =29 No
• Total running coils =4 Set
• Total starting coils=  4 Set

36 Slot Motor Winding Connection Diagram

18 Inch Exhaust Fan Winding Data VIDEO IS HERE
