Mini Cooler Motor Full Winding Data?

Mini Cooler Motor Winding Data? 2800 Rpm Cooler Motor Winding.

हेलो दोस्तों आज हम जानेंगे फिर कैसे हम एक Mini Cooler Motor Winding कर सकते हैं और इसके साथ हम जानेगे के Mini Cooler Motor Connection ( कूलर की मोटर) में कौन सा तार नंबर डाला जाएगा इस मोटर की वाइंडिंग की Coil Turns कितनी रहेगी इस Small Size Cooler Motor Connection हम किस तरह से करेंगे इन सभी चीजों को आज हम जानेंगे हमारे आज के Mini Cooler Motor Article,2800 Rpm Cooler Motor Winding. में.

Mini Cooler Motor Winding In Hindi?

दोस्तों आज हम एक Mini Cooler Motor की वाइंडिंग करेंगे जिस कूलर मोटर की Core Length = 1 inch के आस पास होगी.

इस Mini Cooler Motor की वाइंडिंग में टोटल 4 coils डाले जाएंगे जिसमें 2 coils Mini Cooler Motor की रनिंग वाइंडिंग होंगे और 2 ही coils कूलर मोटर की स्टार्टिंग वाइंडिंग के होंगे.

Mini Cooler Motor की रनिंग वाइंडिंग में हम 33 नंबर कॉपर वायर का इस्तेमाल करते हुए हर एक Coil में 270 टर्न डालेंगे, उनसे बात आपने ध्यान रखनी है मिनी कूलर मोटर को हम बड़े वाले Coils से वाइंडिंग करेंगे और हर एक वालों को सिर्फ एक बार ही घुमाया जाएगा.

The Mini Cooler Motor की स्टार्टिंग वाइंडिंग में हम 34 नंबर कॉपर तार का इस्तेमाल करेंगे और इस 34 नंबर कॉपर तार से प्रत्येक Coils में हम 280 Coil Turnsडालेंगे जहां भी प्रत्येक coil को सिर्फ और सिर्फ एक बार ही घुमाया जाएगा.

इस मिनी कुलर मोटर वाइंडिंग का Coil SIze 27 Inch के आस पास होगा जिसको आप अपने हिसाब से कमर ज्यादा कर सकते हैं.

Mini Cooler Motor Details?

  • Volts = 220
  • Phase = 1phase
  • Capacitor = 3.15mfd
  • Pole = 2pole
  • Rpm = 2800
  • Total Coils 4pc
  • Mini Cooler Motor Winding Data?
  • Slot=24
  • Core Lenght= 1Inch
  • Inner Dia = 1.87 inch.
  • Outer Dia = 3.50 inch.
  • Winding Wire Type =Copper

Mini Cooler Motor Full Winding Data?

Mini Cooler Motor Full Winding Data?
  • Running Coil Pitch 1-8 1-10 1-12
  • Running Coils Turn 270 270 270
  • Coil Round 1 1 1
  • Wire Number = 33
  • Wire Type = Copper
  • Coil Size = 27 Inch.

2800 Rpm Cooler Motor Starting Winding Data?

  • Starting Coil Pitch = 1-8 1-10 1-12
  • Starting Coils Turn = 280 280 280
  • Coil Round = 1 1 1
  • Wire Number = 34
  • Wire Type = Copper
  • Coil Size = 27 Inch.

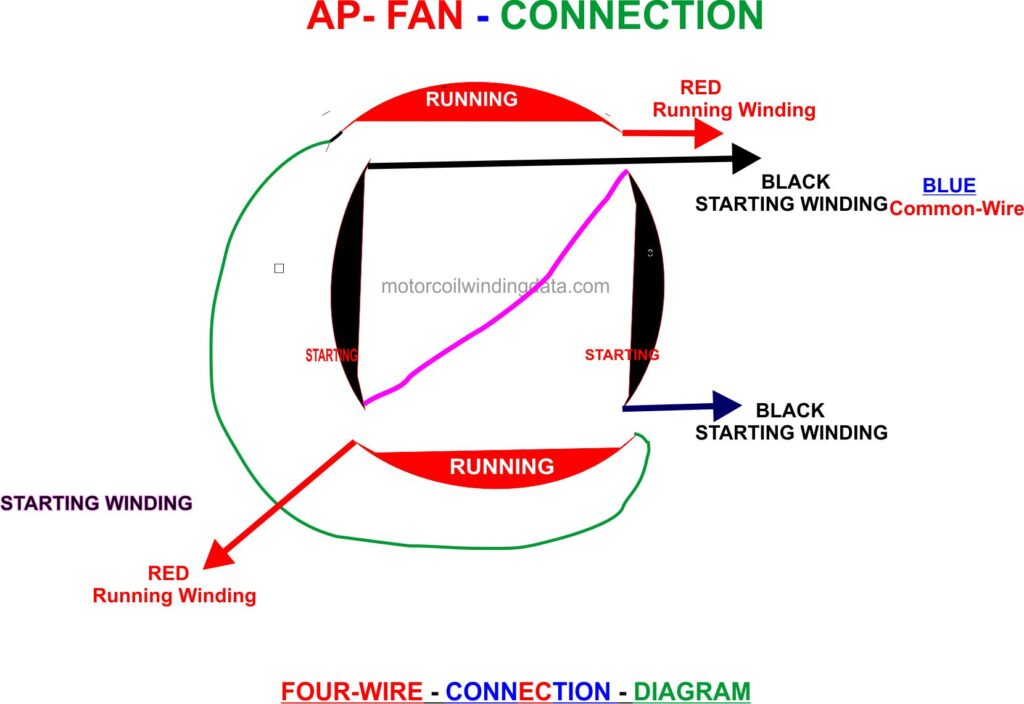

Mini Cooler Motor Connection Diagram?

Mini Cooler Motor Connection Diagram?
