Bathroom Exhaust Fan Motor Winding Data.Exhaust fan motor winding data.

In This Article I m Described About Bathroom Exhaust Fan Motor Winding Data exhaust fan motor wiring diagram exhaust fan motor

• CORE LENGTH  =  5 SOOT
• INNER DIAMETER     =   1″6 SOOT
• OUTER DIAMETER     =   3 INCH
•  SLOT   = 16
•  Connection =normal

This is 1440 rpm motor you can use this data with many types of companies like bajaj ,usha,polar and many types of the same size of stator.

Ventilation Motor 1440 RPM मोटर है आप इस डेटा का उपयोग कई प्रकार की कंपनियों जैसे कि बजाज, usha, polar और कई प्रकार के एक ही आकार के स्टेटर के साथ कर सकते हैं।
      इस मोटर की वाइंडिंग करते समय दान रखे के इस मोटर की वाइंडिंग की तार बहुत ज्यादा बारीक होती है जैसे के 37 नंबर। आप इस मोटरं की वाइंडिंग करते समय भूति आराम से इस मोटर की वाइंडिंग कीजिये। रनिंग वाइंडिंग एंड स्टार्टिंग वाइंडिंग की पिच एक सामान रहेगी जैसे के 1 -4 . चार कोइल नीचे रनिंग में डालेगी और चार कएल आप ऊपर की स्टार्टिंग वाइंडिंग में डालिये। टोटल 8 कएल डालिये।

Ventilation Fan Motor Winding Data.

• RUNNING WINDING COIL PITCH  =  1- 4
•  RUN WINDING TURN             =  660
• RUN WIRE NUMBER               =   37
• STARTING WINDING PITCH    = 1- 4
• STAR      Coil          TURNS       =  570
• STAR WIRE NUMBER                     37 No
• Winding Wire Type = Copper Wire

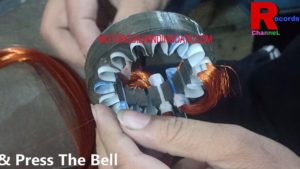

Ventilation Fan Motor Winding Video.
