in this post we have describe how to rewinding an old model a class ceiling fan winding with hand winding.

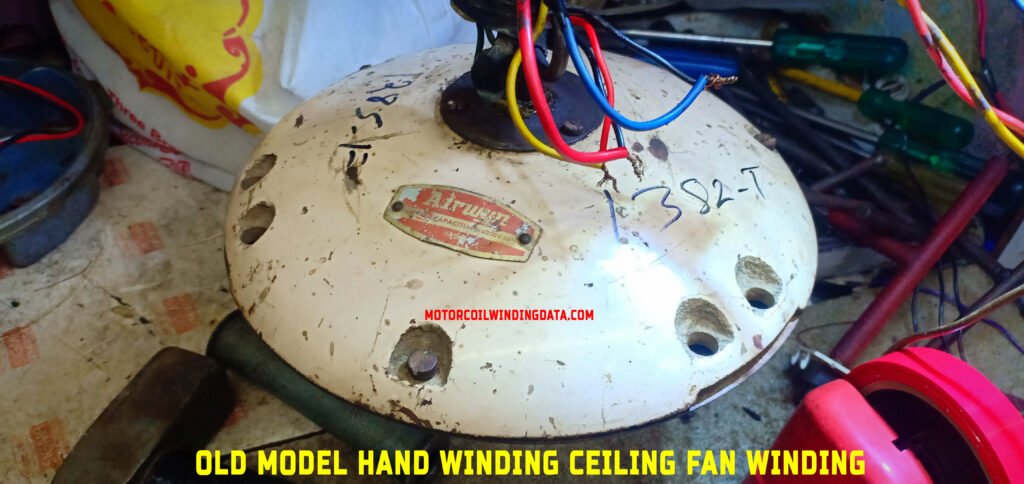

यह एक पुराना वाला ओल्ड मॉडल सीलिंग फैन मोटर है इसको आप A- CLASS सीलिंग फैन भी बोल सकते हैं. यह पंखे आमतौर पर हाथ से ही रिवाइंडिंग करने पड़ते थे. इन पंखों में ज्यादातर एक एक COILS को हाथ से बनाकर पंखे में डाला जाता था यह पंखे की मोटर्स ज्यादातर 14+14=28 SLOT और 16+16=32 SLOT की होती थी. दोनों मोटर की वाइंडिंग में अलग-अलग फैन वाइंडिंग डाटा डाला जाता था लेकिन इन पंखों को वाइंडिंग करने का तरीका एक जैसा ही था.

Hand winding ceiling fan | A-Class ceiling fan winding | Old model ceiling fan winding by motorcoilwindingdata.com


HAND WINDING पंखे ज्यादातर USHA FANS,KESAL FAN.ORIENT FAN और भी बहुत सी कंपनीज थी है जो वह देर से सीलिंग फैन बना रही हैं.


यह old model ceiling fan ज्यादातर चूड़ी वाली SHAFT से बने होते थे और इनमें ज्यादातर 6202,6204 नंबर के बेरिंग होते थे. इन पंखों की एक खासियत यह भी होती थी यह पुराने मॉडल के पंखे धीरे धीरे चलते थे और इनकी जो हवा होती थी वह आजकल के पंखों के मुकाबले ठंडी होती थी.


यह पुराने मॉडल के पंखे कई सालों तक चलते थे और जब भी इनको खोला जाता था इनके बैरिंग्स में जो ग्रीस होती थी वह तब भी नहीं मिलती थी, इंडिया में आजकल भी आपको यह पंखे रेलवे स्टेशन और कई सरकारी डिपार्टमेंट में लगे हुए मिल जाएंगे, और हमने कई बार देखा है कई पुराने मॉडल के पंखों को चलते कई कई साल गुजर गए लेकिन उन पंखों को आज तक कभी भी खोलने की जरूरत नहीं पड़ी, कई साल चलने के बाद भी उन पंखों की वाइंडिंग और ग्रीस आज भी जैसे की तैसी ही मिल जाएगी.

Hand winding ceiling fan | A-Class ceiling fan winding | Old model ceiling fan winding by motorcoilwindingdata.com
hand winding ceiling fan winding by motorcoilwindingdata.com


इन सब का एक कारण था उन पंखों की स्टंपिंग जो बहुत बड़ी होती थी मोटर स्टम्पिंग बड़ी होने के कारण उन पुराने मॉडल के पंखों में हैं कॉइल्स भी बड़ा डाला जाता था, और उन कॉइल्स का साइज बड़ा होने के कारण उन कॉइल्स की रजिस्टेंस भी ज्यादा होती थी जिनके कारण वह पंखे कम गर्म होते थे जब स्टंपिंग कम गर्म होगी तो पंखे के बेरिंग भी कम गर्म होंगे जब बैरिंग कम गर्म हो गए तो बैरिंग में डाली जाने वाली ग्रीस भी कम गर्म होगी जब ग्रीस भी कम गर्म होगी तो ग्रीस वैसी की वैसी ही रहेगी.

28 Slot Hand Winding Ceiling Fan data.

पुराने मॉडल के 14 स्लॉट पंखों को वाइट करने के लिए आपको नीचे वाली स्टार्टिंग वाइंडिंग में 7 कॉइल्स डालने पड़ेंगे, और यह क्वायल आपको अकेला-अकेला बनाना पड़ेगा इन कॉइल्स मैं आप 34 नंबर कॉपर की तार से 600 टर्न डाल देंगे.

Old Model Fan Starting Winding Data Here.

Total Coils = 7 Coil

Coil Pitch 1-2

Turns 600

Swg Wire Number = 34 Number Copper.

Coil PitchCoil TurnsWire Number
1-260034 Number Copper Wire.

28 Slot Old Model Fan Running Winding Data Here.

Total Coils = 7 Coil

Coil Pitch = 1-2

Coil Turns = 510

Wire Number = 32 Number Copper Wire.

Coil-PitchCoil- TurnsWire Number
1-251032

32 Slot Hand Winding Ceiling Fan data.

और इसी तरह इस पुराने मॉडल के 14 स्लॉट वाले पंखे की ऊपर वाली वाइंडिंग में भी आपको 7 कॉइल्स ही डालने पड़ेंगे और इन क्वायल में आप 32 नंबर कॉपर की तार से 510 टर्न डाल देंगे.

Hand winding fan Running Winding Data

Total Running coils = 8

Coil Pitch 1-2

Coil Turns = 580

Wire Number = 34 Number [Copper Wire ]

Hand-winding fan Starting Winding Data.

Total Coils = 8.

Coil Pitch = 1-2

Coil Turns = 550

Wire Number = 33 Number [ Copper Wire ]

Hand Winding Ceiling Fan Connection Diagram

Hand winding ceiling fan | A-Class ceiling fan winding | 28 Slot ceiling fan winding| 32 Slot Ceiling fan winding | Old model ceiling fan winding by motorcoilwindingdata.com
Hand winding ceiling fan | A-Class ceiling fan winding | 28 Slot ceiling fan winding| 32 Slot Ceiling fan winding | Old model ceiling fan winding by motorcoilwindingdata.com

6+6 Slot 960 Rpm Ceiling Fan Winding Data

Coil Pitch = 1-4

Coil Turns = 510

Wire Number = 35

Coil PitchCoil TurnsWire Number
1-260034 Number Copper Wire.

1440 Rpm Ceiling Fan Winding Data.

Coil Pitch 1-4 and 1-6

Coil Turns 1-4 and 1-6

230 460.

Hand Winding Ceiling Fan Winding Video Here.

FAQ

How do you measure ceiling fan winding?

CEILING FAN WINDING IS BASED ON ITS STATOR SIZE, MOSTLY CEILING FAN MAKE WITH 12 SLOT,14 SLOT 16 SLOTS.

ceiling fan stator mostly rewind by its Rewinding machine. different stator rewind by different sizes of its firma and machine s die. mostly ceiling fan stator comes with 12+12 slot, 16+16 slot, 14+14 slots.

Which winding is used in a ceiling fan?

a Ceiling fan is winding with Running and Starting winding. This is called a single-phase induction motor. This is based on Capacitor Like Start and Running.in both winding like Running and starting winding is rewinding with different types of wire.

How do you wind a fan motor?

Mostly fan motor is based on two winding Like Runnung and starting winding.

you can check here how to winding a fan motor with video.

What is the coil winding machine?

Electric Ceiling fan winding machine is mostlly use for a Ceiling fan motor and ceiling fan stator rewinding.

Mostly Coil winding machine is so many different types Like Home made ceiling fan winding machine and company based ceiling fan winding machine.

in my opinion i m always recomended to use an Comapny base ceiling fan winding machine,bcz if you have used home made Coil winding machine then it is possible to Scratch the Enamel from the winding wire and your fan motor is not working properly and its life is very low.

Here are the full information of Ceiling fan winding machine and Coil winding machine.

Ceiling Fan Winding Machine – Coil Winding Machine – Winding Machine Price | Rewinding Machine.

Which capacitor use in Old model ceiling fan?

Mostly in normal fan use 2.5 mfd capacitor,but in old model ceiling fan use 3.15 mfd capacitor
