टेबल फैन मोटर वाइंडिंग डाटा और कनेक्शन | 8 SlotTable fan winding data

Table Fan Winding Data motor winding टेबल फैन मोटर वाइंडिंग डाटा और कनेक्शन डायग्राम इन हिंदी  8 Slot Table fan motor winding data.Table fan motor winding data and connection diagram.

Table Fan Winding?

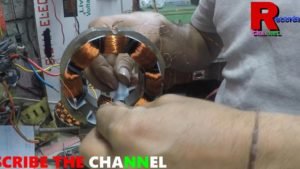

टेबल फैन का स्टेटर 8 स्लॉट्स का होता है। और इसमें टोटल कॉइल्स भी 8 हे होते है। इसके टोटल आरपीएम 1400  होते है.और यह 220 वोल्टस पर चलता है. यह 2 से 3टाइप्स के स्टेटर के साथ बनाया जाता है जिसमे सिर्फ और सिर्फ कोर लेंथ का ही अंतर होता है। बाकि सब कुझ समान  रहता है.यह 55 वाट्स से लेकर 100 वाट्स तक ले लेता है।

Table Fan Winding Diagram data + Connection in HINDI



Table Fan Coil Winding Formula

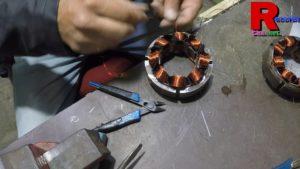

टेबल फैन को हम चार पोल में रविन्डिंग करते है इसमें हर एक कएल में सेपरेशन बे डाला जाता है. टेबल फैन में 2.5 mfd का कपैसिटर लगाया जाता है। टेबल फैन में आम तौर पर ३ ब्लेड्स लगाए जाते है। पुराने टाइम में उषा कंपनी के Table Fan बहुत ज्यादा popular होते थे.इनकी लाइफ बे बहुत जयादा होती थी.कुझ लोगो के पास तो अभी बे वही पुराने टेबल फंस चलते हे जा रहे है. टेबल फैन में बुश और शाफ़्ट लगाया जाता है। शाफ़्ट जो होती है वह आयरन मिक्स होती है और जो बुश होते है वह गन मेटल के मटेरियल से बने होते है.

Table fan winding paper.

टेबल फैन को आप वाइंडिंग करते समय आप 7 नंबर का वाइट पेपर उसे कीजिये,और आप 7 नंबर का ब्लैक पेपर उसे कर सकते है.यह डाटा एक कॉपर वायर से वाइंडिंग का है,आपने एल्युमीनियम की तार से वाइंडिंग करते समय यह डाटा नहीं डालना है.

   8 Slot TABLE FAN COIL WINDING FULL DATA IS HERE

SLOT                        = 8

TURNS                     = 1000

SWG                         =36

TOTAL COIL         = 8

4 Coil running winding

4 Coil starting winding
