Washing machine motor winding data

spin motor winding data spin motor winding semi automatic washing machine winding data,washing machine motor winding diagram,washing machine motor winding data,washing machine spin motor repair,motor winding connection













Here we have describe How much will be its pitch, which will be the number of the Standard wire gaze,and all about its TURNS how many its slots ,it .

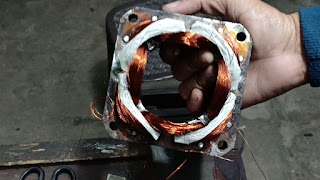

this is its genuine data and it is tested OK .you can use this data for your motor.rewind this motor careful,and avoid to scratch the copper wire.after rewind the motor you can complete motor with its final connection.after connection varnish the motor,and then you can fitting the motor carefully.





यहाँ हमने वर्णन किया है कि इसकी पिच कितनी होगी, जो कि स्टैंडर्ड वायर गेज की संख्या होगी, और सभी इसके TURNS के बारे में बताते हैं कि इसके स्लॉट कितने हैं।

यह इसका वास्तविक डेटा है और इसे चैक  किया हुआ  है। आप इस डेटा का उपयोग अपनी मोटर के लिए कर सकते हैं। इस मोटर को सावधानी के साथ रिवाइंड करे , और तांबे के तार को खुरचने से बचें। मोटर को फिर से चालू करने के बाद आप अपने अंतिम कनेक्शन को चेक करने  के साथ मोटर को पूरा कर सकते हैं। कनेक्शन करने के बाद मोटर को  वार्निश करे, और फिर आप ध्यान से मोटर फिटिंग कर सकते हैं।

https://www.youtube.com/watch?v=GfvJLz-QYlQ
spin motor winding


WATTS=250

CAPACITOR= 5 MED




Slot=24

Running pitch             1=4,       1-6,

     running turn               150       300

Running swg      =    31

Copper weight   =     280 GM

Pitch                         1=4,     1-6,

Staring turn                155       310

Starting swg        =       33

Copper weight    =       200 gm

COIL SIZE  = 21 inch

Core length                = 6 SOOT
Stater inner diameter     =2″6 soot
stater outer diameter  = 4″2 soot


washing machine motor
wash motor windingspin motor winding data


Connection = Normal

=====================================================
